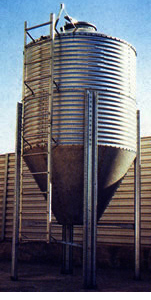

Tolvas

  1. Cúpula construida en módulos, con entrada superior de 50 cm. de diámetro.
  2. Cuerpo construido con láminas de acero galvanizado de bajo calibre, unidas con tornillos.
  3. Escalera.
  4. Estructura de sustentación.
  5. Cono inferior de 50° en tolvas de 1.82 y 2.74 m. de diámetro y 45° para tolvas de 3.65 y 4.57 m. de diámetro.
  6. Compuerta de descarga de fácil manejo de 35 cm. de diámetro.
Tolvas
Tolvas de 3.65 y 4.57 m. de diámetro

Mod. Diam. Altura
cuerpo
Altura
total
Calibre
cúpula
Anillos Calibre de los anillos Cal.
cono
Cap.
T.4 1.82 0.77 2.58 20 1 18 18 3.87
T.6 1.82 1.54 3.35 20 2 18, 22 18 5.87
T.8 1.82 2.31 4.12 20 3 18, 22, 22 18 7.88
T.10 1.82 3.08 4.89 20 4 18, 20, 22, 22 18 9.88
T.16 2.74 1.54 4.44 20 2 16, 22 16 15.47
T.20 2.74 2.31 5.21 20 3 16, 18, 22 16 20.00
T.25 2.74 3.08 5.98 20 4 16, 18,22, 22 16 24.55
T.29 2.74 3.85 6.75 20 5 16, 18, 20, 22, 22 16 29.09
T.34 2.74 4.62 7.52 20 6 16, 18, 20, 20, 22, 22 16 33.63
T.37 3.65 2.31 5.66 20 3 12, 14, 20 14 36.89
T.45 3.65 3.08 6.43 20 4 12, 14, 20, 20 14 44.95
T.53 3.65 3.85 7.20 20 5 12, 14, 18, 20, 20 14 53.00
T.61 3.65 4.62 7.97 20 6 12, 14, 16, 18, 20, 20 14 61.06
T.69 3.65 5.39 8.74 20 7 12, 14, 14, 16, 18, 20, 29 14 69.12
T.100 4.57 4.62 8.88 20 6 2x16, 2x18, 2x20 12 100.70
T.138 4.57 6.93 11.19 20 9 1x14, 2x16, 2x18, 4x20 12 138.59
T.176 4.57 9.24 13.50 20 12 1x14, 4x16, 3x18, 4x20 12 176.48
T.214 4.57 11,55 15.81 20 15 3x14, 4x16, 4x18, 4x20 12 214.37
Dimensiones en m

Construidas con acero galvanizado de bajo calibre. Las Tolvas BÁRCENA están diseñadas para dar servicio por muchos años sin necesidad de mantenimiento. Hay una amplia variedad de medidas a escoger.

Usted encontrará una que se adapte a sus necesidades.

Las Tolvas de 1.82 y 2.74 m. de diámetro tienen la cúpula a 50° para que usted use su tolva a toda su capacidad en la parte de unión entre la cúpula y el cuerpo está sellado herméticamente para evitar fugas de grano. En las tolvas de 3.65 y 4.57 m. de diámetro hay salidas de aire entre la cúpula y el cuerpo lo cual permite la condensación de humedad.

El equipo estándar de las tolvas BÁRCENA incluye: entrada superior, puerta de inspección en la cúpula y escalera.
Tolvas
Tolvas de 1.82 y 2.74 m. de diámetro
